在施工現場發生的安全事故中，由于臨時用電系統原因造成的問題占較大比例。

因此，建筑施工的用電安全，日益受到各方面的關注：政府主管部門制訂相關政策法規，開發單位、設計人員改進創新，不僅適應大量施工用電器猛增的需要，還增添不少用電安全保護措施,但依然無法避免各類觸電事故的發生。

為降低事故發生的幾率，保障施工人員安全，結合工程實踐中出現的諸多問題，如超規范布線、開關電纜選型不配、儲油設施防火不到位等，本文提出相應的解決措施及管理思路。

1.電纜敷設方式多，正確操作更安全

建筑工程基坑階段因場地和工作環境的限制，施工單位架空或埋地敷設電纜不能完全滿足《施工現場臨時用電安全技術規范》。對比多個基坑電纜敷設，本文提出符合《 低壓電氣裝置 第4-41部分：安全防護 》、《10KV及以下架空配電線路設計技術規程》和《低壓配電設計規范》電纜敷設方法。

380V主干電纜敷設方式比較及建議

在檢查過程中，380V主干電纜多采用以下敷設方式。

① 基坑階段電纜架空沿防護墻敷設：防護墻上方水噴霧裝置使電纜長期處于淋濕狀態，無法保證電纜絕緣性能。

架空沿防護墻敷設

② 電纜在金屬線槽內沿地面敷設：經常被碰撞線槽變形嚴重，同時水噴霧導致線槽淋濕，電纜受潮絕緣下降。

金屬線槽內沿地面敷設

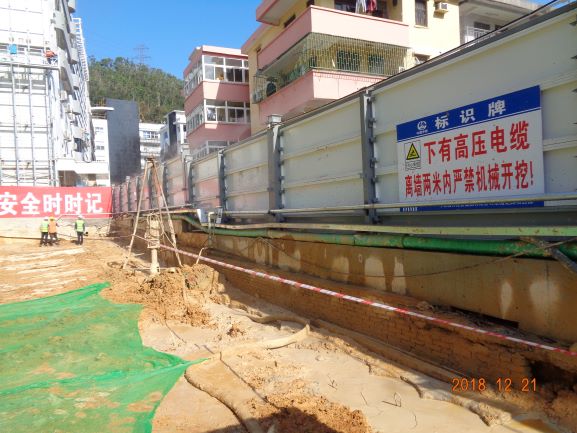

③ 電纜在金屬線槽內架空敷設：因保護墻上水噴霧的原因使金屬線槽長期淋水，電纜受潮不能保證絕緣性能 。

金屬線槽內架空敷設

綜上所述，因防護墻上方水噴霧的原因，以上展示的敷設方法均使電纜潮濕，絕緣性能下降易導致觸電事故的發生。

其中第二種敷設方式因線槽在地面敷設經常被碰撞不符合臨時用電規范，第三種敷設方式線槽前方橫拉警戒線，部分符合《低壓電氣裝置 第4-41部分：安全防護》，因此優于前兩種敷設方式。

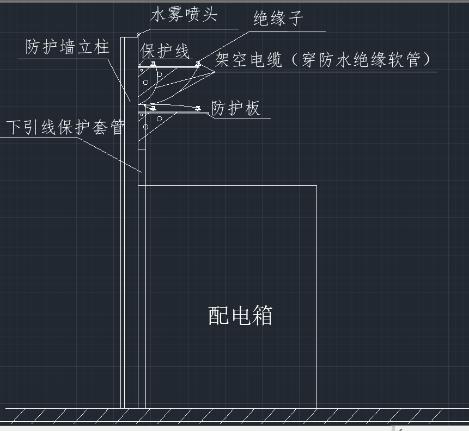

建議：按照《10KV及以下架空配電線路設計技術規程》和《低壓配電設計規范》設計臨電架空線路。

臨電架空線路設計

優點在于線線間距離及線與構筑物的距離按照規范設計，水噴霧不影響線路的絕緣。

電纜架空高度符合《施工現場臨時用電安全技術規范》沿防護墻敷設要求。按《低壓配電設計規范》和《低壓電氣裝置 第4-41部分：安全防護》在最下層橫擔加裝護板, 護板由于經常淋濕可選一定厚度的塑料板并向排水溝找坡。上圖向上加裝2層鐵橫擔，上面2層動力線，下面2層照明線。

開關箱至設備電纜敷設方式對比及建議

根據現場檢查中，開關箱至設備電纜敷設易出現以下幾種情況：

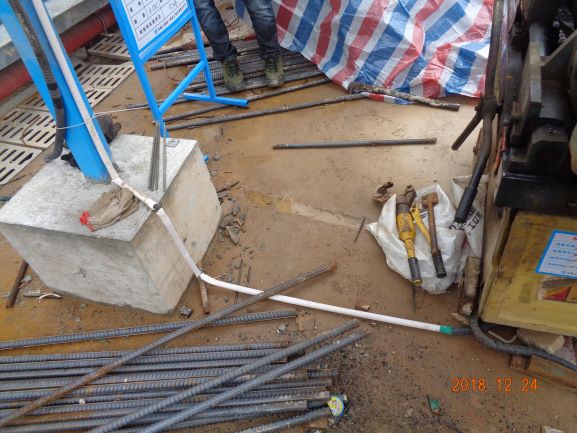

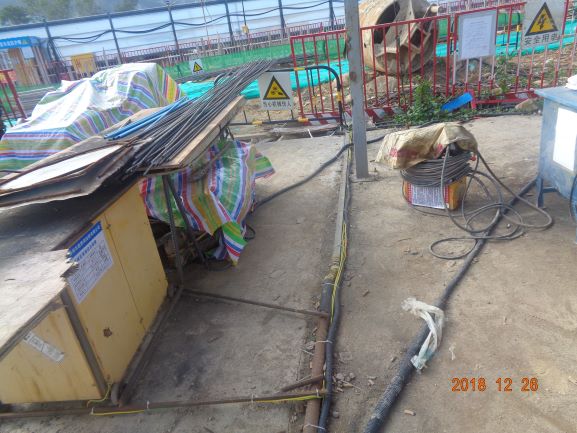

① 電纜穿PVC管敷設：PVC管防護強度不夠破損露出電纜。

電纜穿PVC管敷設

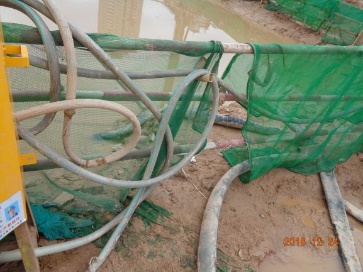

② 電纜穿軟塑料管附加絕緣措施：基坑階段機械設備鋼筋較多（如安裝、使用或維護過程中的撞擊、刺穿或擠壓）易損傷電纜。



電纜穿軟塑料管敷設

③ 電纜穿金屬波紋敷設：軟管防機械應力不足，導致破損露電纜。

電纜穿金屬波紋敷設

綜上所述，以上三種敷設方式外護管線機械應力不足，無法有效防護電纜，使用中均出現外護管破損露電纜現象。

建議：地面敷設的電纜采用鋼帶鎧裝電纜，鋼帶具有一定的機械防護能力。

無論何種方式，電纜地面裸露敷設違反《施工現場臨時用電安全技術規范》強制條款，均不可取。

為工作方便臨時敷設地面電纜，建議采用鎧裝電纜穿鋼管沿地面敷設，鎧裝鋼帶及外護鋼管接地，符合《低壓電氣裝置 第4-41部分：安全防護》的要求，且鎧裝鋼帶和鋼管有一定的機械應力防護能力，鋼筋和輕便設備的撞擊不能損傷電纜。

2.正確選擇開關箱，熟記常識防風險

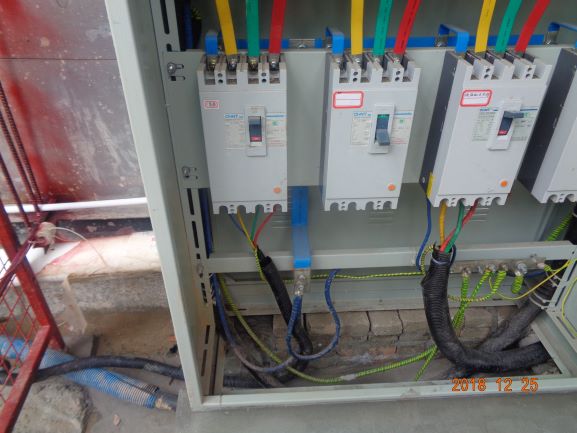

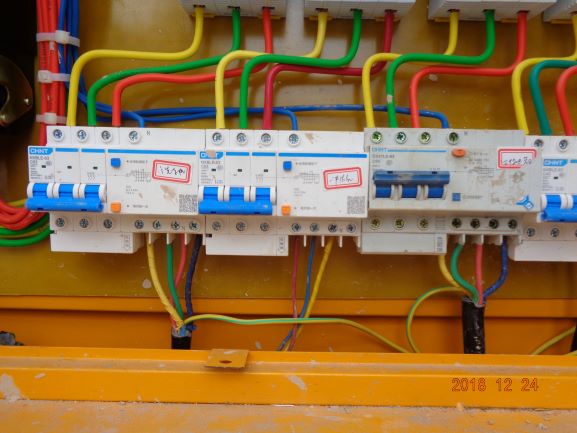

依據《剩余電流動作與保護裝置》保護無中性點引出的電動機應選擇380V3P的漏電保護器，下圖左數第二個開關接線錯誤。

左二開關接線錯誤

依據《低壓配電設計規范》電纜的載流量應大于開關額定電流的1.1倍。圖中200A開關接4平電纜不符合規范，應選150平銅芯電纜。

200A開關接4平電纜不符合規范

建議：加強臨電設施安裝人員的繼續教育。保護電機選何種漏電保護器、保護線路選何種漏電保護器和多大開關配多大的電纜這些常識應熟記。

如果設備距第三級開關箱距離較遠，首先應滿足第三級開關箱30米供電半徑的要求。加大二級到三級開關箱供電距離，同時加大電纜的截面，驗算電壓降及短路電流，保證電氣設備正常運行及開關可靠開斷。

3.發電機儲油設備要防火，謹記安全第一位

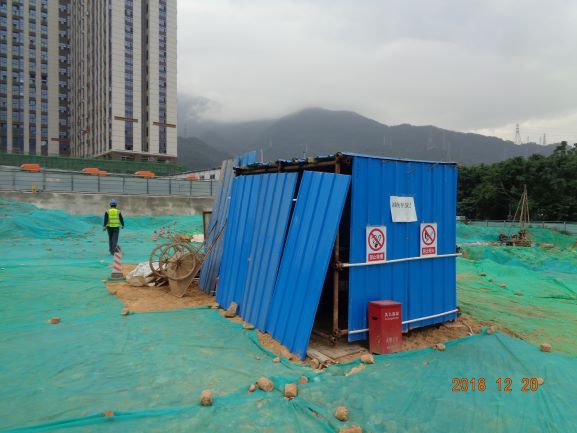

依據《建筑設計防火規范》，簡易柴油倉庫耐火等級應達到三級，外墻用不燃材料耐火0.5小時，頂板用不燃材料耐火0.75小時；彩鋼板耐火15分鐘不能做簡易柴油倉庫的搭建材料。

錯誤的儲油倉庫搭建材料

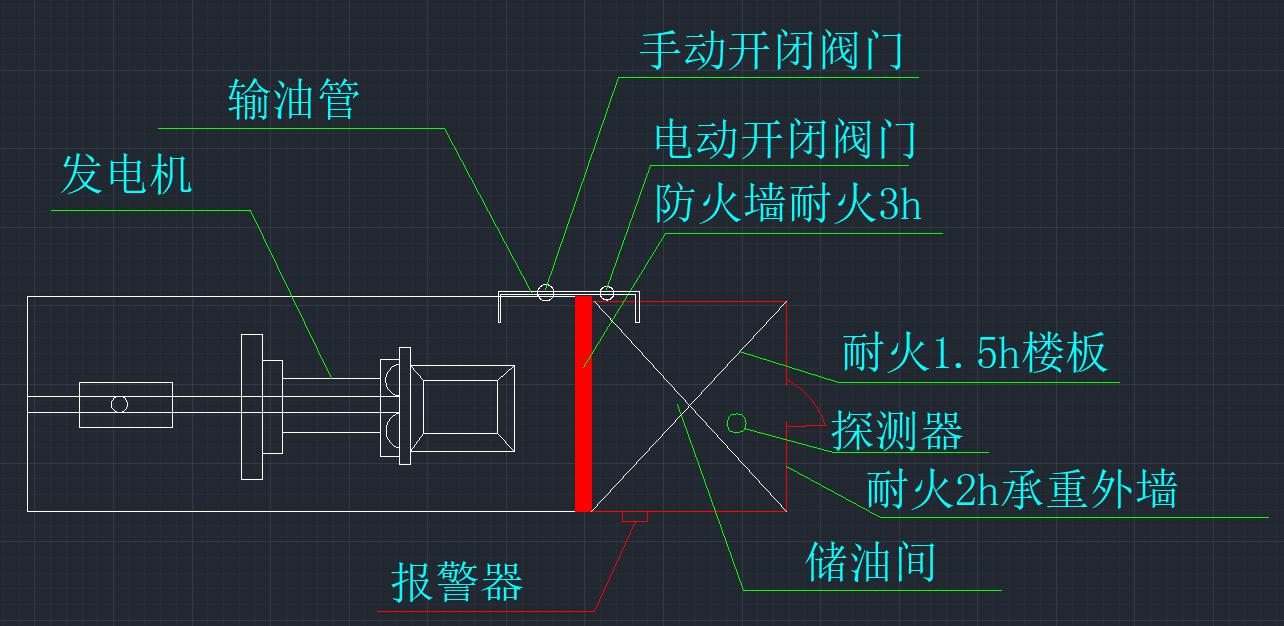

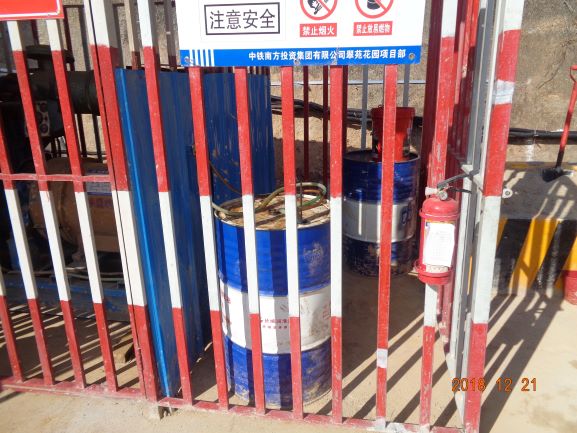

下圖是柴油倉儲室與發電機貼鄰。按《建筑設計防火規范》柴油倉儲室耐火等級應達到三級，倉儲室與發電機間用不燃材料耐火3小時的防火墻分隔。

柴油倉儲室與發電機貼鄰

火災探測器與輸油管電動閥聯動，若發生火災緊急關閉閥門。

結語

通過以上不規范用電案例的總結，從中提煉出一些解決措施，但主要根源在于人為因素和管理制度。

因此，除要求臨時用電必須按照《規范》要求執行外，還應做到以下幾點：

①明確各方責任，總包對分包的用電設施和日常施工用電進行監督、檢查和指導。

②使用正規廠家、經國家級專業檢測機構認證的合格產品。

③制定完善的安全用電管理制度，明確施工用電管理人員、電氣工程技術人員、各分包單位的電氣負責人及相應職責。

④項目部不定期檢查、維護，發現問題及時整改。

因此，在完善管理制度的同時，更應嚴格要求自身，將風險防范于未然，為工程安全保駕護航！
